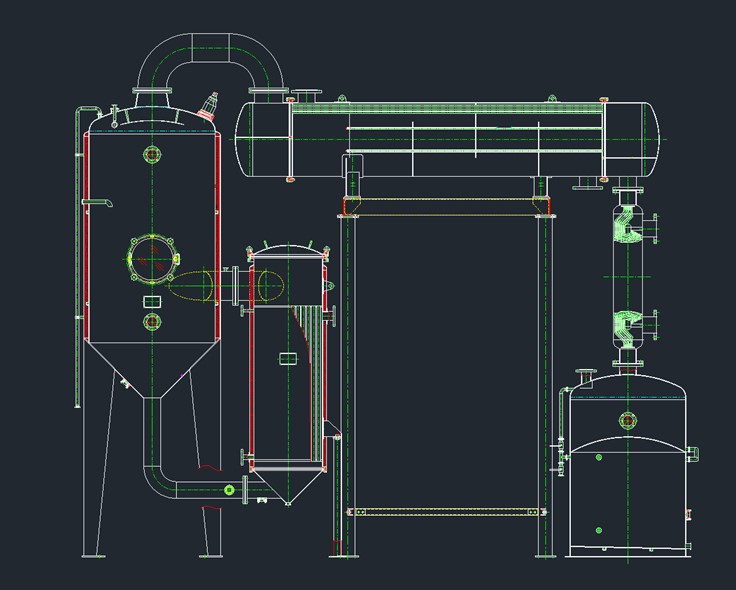

在中藥單效濃縮工藝中，單效濃縮過程主要的控製對象有：蒸發室壓力、蒸發室溫度，不僅需要保證蒸發室溫度和蒸發室壓力穩定在工藝要求範圍中，而且需要保證在濃縮蒸發過程設備處於動態平衡狀態，在濃縮過程中，蒸發室溫度和蒸發室壓力之間有著相互耦合的關係，蒸發室溫度升高會產生大量蒸汽，使蒸發室內壓力升高，而降低蒸發室壓力會致使蒸發室溫度降低，並且蒸發室藥液的溫度對蒸發速率也有影響。

鑒於單效蒸發濃縮過程中具有若幹個被控對象，蒸發室溫度與蒸發室壓力有著耦合關係，整個濃縮過程中需保證溫度、壓力處於穩態，來保證單效濃縮器在連續蒸發過程處於動態平衡狀態。因此在控製方案的設計上，選取多輸入多輸出的解耦控製技術，來達到溫度、壓力處於穩定的效果。

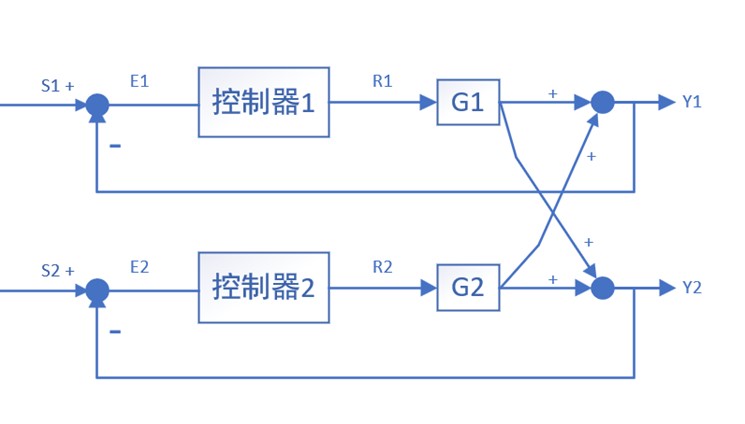

在控製係統中，一個輸入發生改變會同時導致其餘兩個輸出改變,這正好吻合了單效濃縮生產過程中溫度與壓力之間的耦合關係，再利用軟件平台構建控製算法，檢測實時數據及達到控製要求。

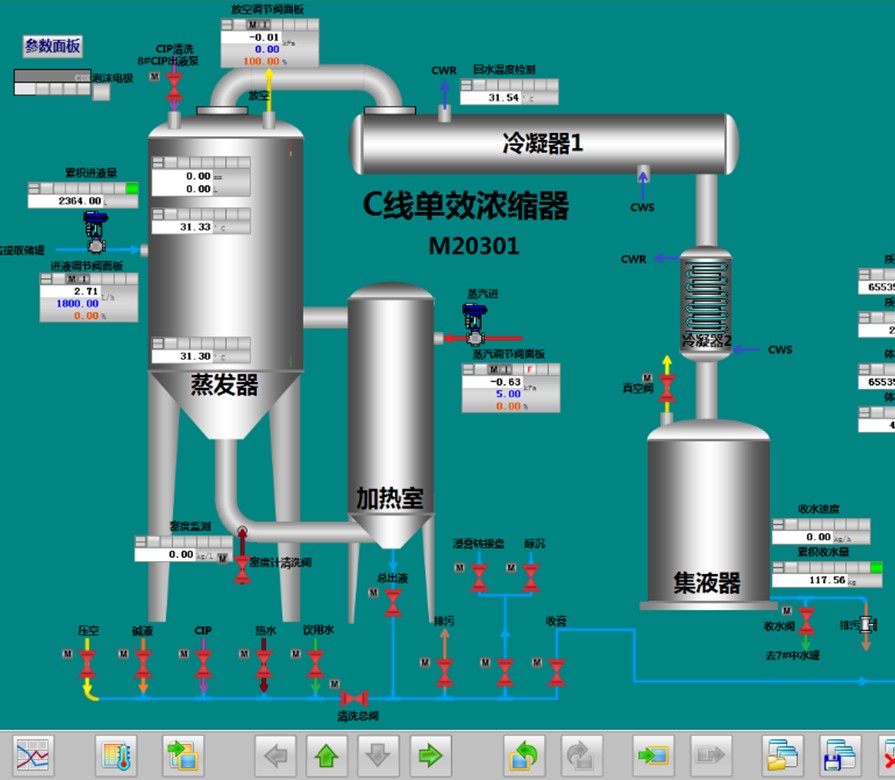

控製係統包括一套用於采集和控製生產過程中各傳感器、閥門數據的DCS係統，傳感器實時檢測采集溫度、壓力等各工藝參數，並將數據實時傳輸到控製器上，控製器利用傳感器發送上來的數據采用上述控製技術方案進行不斷的控製，同時將控製需求發送到執行機構單元。傳感器不僅可以和CPU進行數據交換，將各工藝參數在監控畫麵上顯示，可以形象的動態顯示生產過程中實時狀態的個工藝參數的變化狀態等。

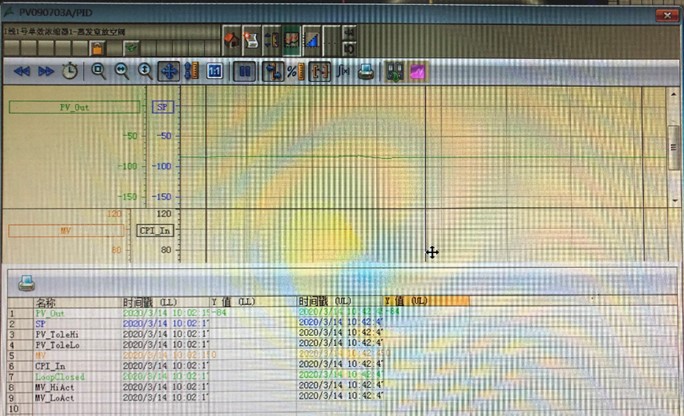

從調試過程中的運行圖中可得出，在單效濃縮器運行過程中真空度壓力和溫度保持動態平衡狀態，實現了工藝控製要求，溫度數據趨勢圖與壓力數據趨勢圖如圖所示。

                                                                         圖5 溫度數據趨勢圖

                                                                               圖6 壓力數據趨勢圖

在應用中發現，該控製方案用於中藥自動化生產單效濃縮過程中的效果良好，該方案對於公用係統的變化抗幹擾能力強，可以平穩的控製單效濃縮的循環蒸發過程。
